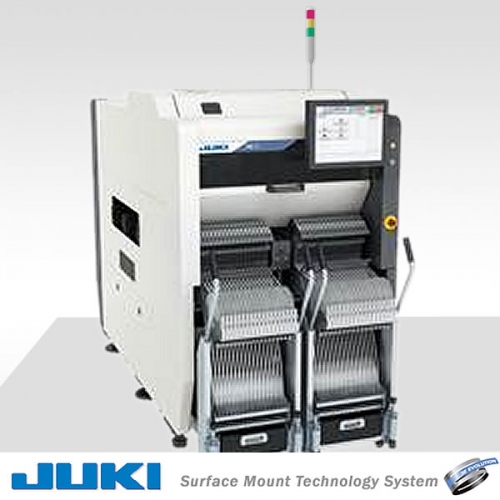

貼片機分類

所有貼片機的根本原理是相同的,都是經過線路板進板、定位,元件吸取、辨認和貼裝等根本過程來實現元器件的貼裝。跟著貼裝技術的展開,各個貼片機研發、出產廠家開發了各式各樣的貼片機來習慣商場的需求。除了在前面說到的貼片機的3個不同展開階段以外,針對不同的商場、各種產品的不同特色、出產特性的要求不同,以及設備廠商設計的理念不同,貼片機可以從速度和功用等幾個方面分不同的種類。

1按速度分類

貼片機按照速度來分一般沒有特定的邊界,按照習慣,依據元件的貼裝速度一般可以分為以下幾種。

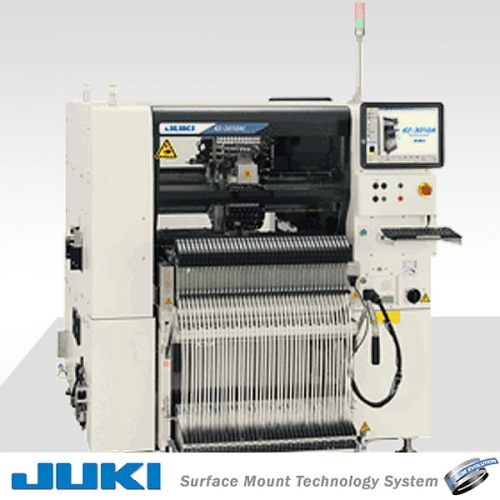

(1)中低速貼片機

中低速貼片機的理論貼裝速度為30000片/h(片式元件)以下。中低速貼片機一般簡稱中速貼片機,也叫中檔貼片機( Mid-range Placement Machine)。中速貼片機大多選用拱架式結構(拜見2.22拱架式結構),相對來說結構較為簡略,貼裝的精度較差,占地面積較小,對環境的要求較低。一般在規劃和制造時會考慮本錢,力求滿意一般消費電子制造和一般工業、商用電子設備制造的需求,做到貼裝功用和本錢偏重。由于以上等原因,中速貼片機在一些中小型電子出產加工企業、研發規劃中心和產品特色為多種類小批量的出產企業中廣泛運用。在表面貼裝技術展開早期,貼片速度在14000片/h以上的貼片機都可以叫做高速貼片機,如CP2和TCMV800等機器。跟著表面貼裝技術和自動化技術的展開,貼片機的速度和精度也越來越高,關于高速貼片機的區別標準也提高了。現在被人們普遍認為的中速貼片機的理論速度,例如,舉世儀器的 Ad Vantis AC30,已能到達30000片/h還有一些貼片機首要作為貼裝大型元件、高精密度元件和異型元件,也可以貼裝小型片狀元件。這種貼片機在功用上歸于多功用貼片機( Multi- Function Placement Machine),但由于它們的理論速度在300~-20000片/h之間,所以假設按照速度來分類也把它們歸為中速貼片機。

(2)高速貼片機

高速貼片機的理論貼裝速度為30000-60000片/he高速貼片機首要用來貼裝小型片狀元件和小型集成元件,有的高速機也具有小型貼裝球狀矩陣元件(BGA)的功用。高速貼片機的結構較常選用的轉塔式結構

也較多地選用復合式結構。高速機在規劃時首要考慮貼裝速度和穩定性,在滿意微型片狀元件貼裝的精度下實現高速貼裝。高速貼片機在大型電子制造企業和一些專業原始設備制造企業中運用較多。像中速貼片機,跟著科學技術的展開,高速貼片機的速度也越來越快,高速貼片機的速度也從14000片/h提高到挨近60000片/h。貼片機的規劃也從首要考慮速度,發展到考慮高貼裝精度、高可靠性、多功用、易操作維護和能快速更換產品等方面。

(3)超高速貼片機

超高速貼片機的理論貼裝速度高于60000片/h超高速貼片機也是在高速貼片機基礎上展開來的速度更高的貼片機,這些貼片機除了貼裝小型片狀元件和小型集成元件以外,有的相同也能貼裝球狀矩陣元件(BGA)。另外,有的超高速貼片機配有高精度多功用貼裝頭,成為一款既能高速貼裝小型元件也能貼裝大型高精度和異型元件的高速多功用貼片機。超高速貼片機的結構一般有復合式結構和大型平行式結構兩種。較早時期的超高速機的代表是選用大型平行式結構的 Assembleon FCM和具有雙作業渠道的 Siemens HSs0。近年,各個首要貼片機的供給商都推出了各自的超高速貼片機。
