解析led貼片機是怎樣的操作流程

發布日期：2020-04-02 作者：李巧點擊：

led貼片加工由于具有重量輕、拼裝密度高級特色，分為手動和全自動兩種，下面LED 貼片機廠家帶我們了解一下貼片機是怎樣的操作流程?

一、貼裝前預備

　　貼片機需進行貼裝前的相關預備，例如，預備相關產品工藝文件、依據產品工藝文件的貼裝明細表料、按元器件的標準及類型選擇遁合的供料器等等。

　　二、貼片機開機

　　依照設備安全技術操作規程開機，開機時要留神查看貼片機的氣壓是否抵達設備要求，并翻開伺服，將貼片機一切軸回到源點方位。并依據PCB的寬度，調整貼片機的導軌寬度，導軌寬度應大于PCB寬度Imm左右，并保證PCB在導軌上滑動自如。

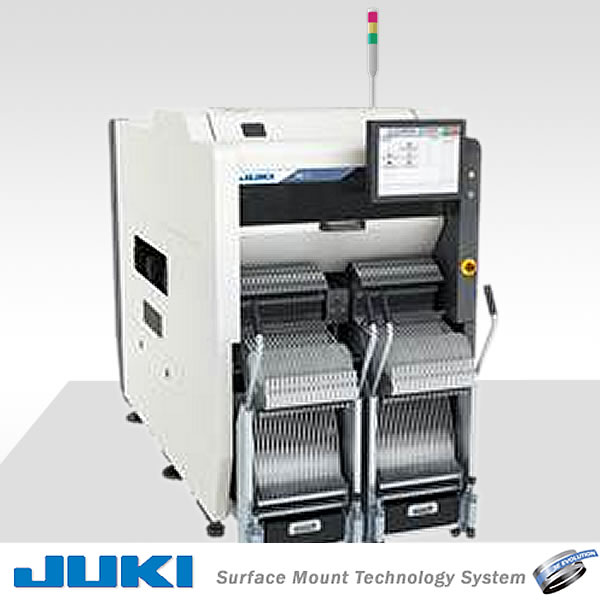

LED貼片機

　三、在線編程

　　在線編程是在貼片機上人工輸入拾片和貼片程序的進程。關于現已結束離線編程的產品，可直接調出產品程序，關于沒有CAD坐標文件的產品，可采用在線編程。

　　四、設備供料器

　　依照離線編程或在線編程編制的拾片程序表，將各種元器件設備到貼片機的料站上。設備結束后，有必要要由查驗人員進行查看，保證正確誤后才華進行試貼和出產。

　　五、做基準標志和元器件的視覺圖像

　　貼片機貼裝時，若是在高精度貼裝時有必要對PCB進行基準校準?；鶞?zhǔn)校準是經過在PCB上規劃基準標志和貼片機的光學對中體系進行校準的。

　　六、首件試貼并依據查驗作用調整程序或重做視覺圖像

　　貼片機需求進行件試貼，查驗方法要依據各單位的檢測設備裝備而定。在查驗作用后，需進行調整程序或重做視覺圖像。如查看出元器件的標準、方向、性有錯誤時，應依照工藝文件進行批改程序。

　　七、接連貼裝出產

　　依照操作規程進行接連貼裝出產，在貼裝進程中，要隨時留神廢料槽中的棄料是否堆積過高，并及時進行整理，使棄料不能高于槽口，防止損壞貼裝頭。

　　八、查驗

　　首件自檢合格后送專檢，專檢合格后再進行批量貼裝。
