貼片機的貼片頭種類介紹？

發布日期：2017-12-14 作者：admin 點擊：

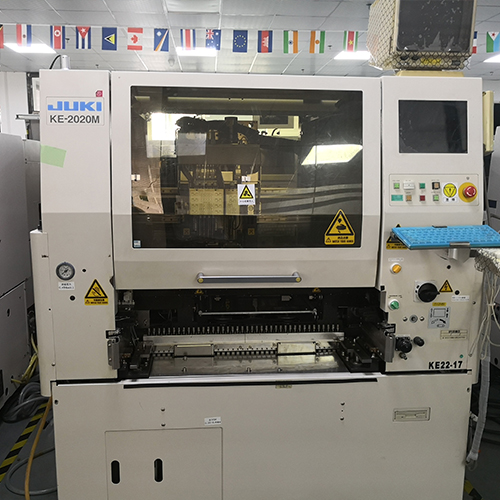

貼裝頭是SMT加工中使用的貼片機的關鍵部分。拾取組件后，它可以在校正系統的控制下自動校正位置，并準確地將組件放置到指定位置。貼片頭的發布是貼片機進展的標志。貼片頭已經從早期的單頭，機械校準到多頭光學校準發展而來，極大地提高了PCBA處理的效率。貼片頭的類型如下

1、固定式單頭
單頭貼片機是通過機械對中機構實現元器件對中并同時給供料器一個信號，使下一個元器件進入吸片位置。但是這種速度很慢。為了提高貼片速度，人們采取了增加貼片頭的數量來提高貼片速率。

2、固定式多頭
當固定式單頭增加到了3~6個貼片頭，就成為了固定式多頭。固定式多頭工作時分別吸取元器件，然后再依次對中貼片。目前這類機型的貼片速度已經達到3萬個元器件/小時的水平，并且價格較低，還可以組合使用。當隨著時代進步，貼片頭由機械式改成了吸嘴式，其吸嘴的技術要求也會相應提高。

3、旋轉式多頭
高速貼片機多采用旋轉式多頭結構，以實現高速貼片，目前這種方式的貼片速度已經達到4.5~5萬個/小時。每貼一個元器件僅需要0.08s左右。

（1）水平旋轉/轉塔式

這類貼片頭多見于松下、三洋、富士制造的貼片機中。

貼片機中有16個貼片頭，每個頭上有4~6個吸嘴，故可以吸放多種尺寸的不同的元器件，16個貼片頭固定安裝在轉踏上只能做水平方向旋轉。
（2）垂直旋轉/轉盤式

這類貼片頭常見于西門子貼片機中。一般貼片機中安裝有12個吸嘴，工作時每個吸嘴均吸取元器件。通常此類貼片機重安裝兩組或四組旋轉頭，其中一組頭在貼片，而另一組在吸取元器件，然后交換功能以達到高速貼片的目的。

4、組合式貼片頭
安必昂FCM型貼片機由16個獨立貼片頭組成。16個貼片頭同時貼放元器件，每小時可以貼放9.6萬個片式元器件，但對于每個忒片頭來說每小時僅貼6000個片式元器件，僅相當于一個中速機的水平，因此工作時，貼片精度高、故障率小、噪聲低。對一個需貼裝的產品來說，只要將所要的貼放的元器件按照一定的程序分配給16個貼片頭，就能實現均衡組合，并可獲得極高的速度。
